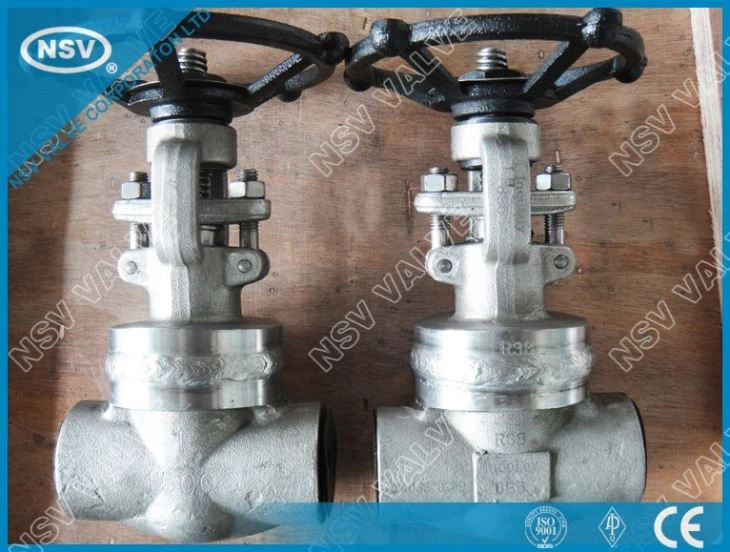

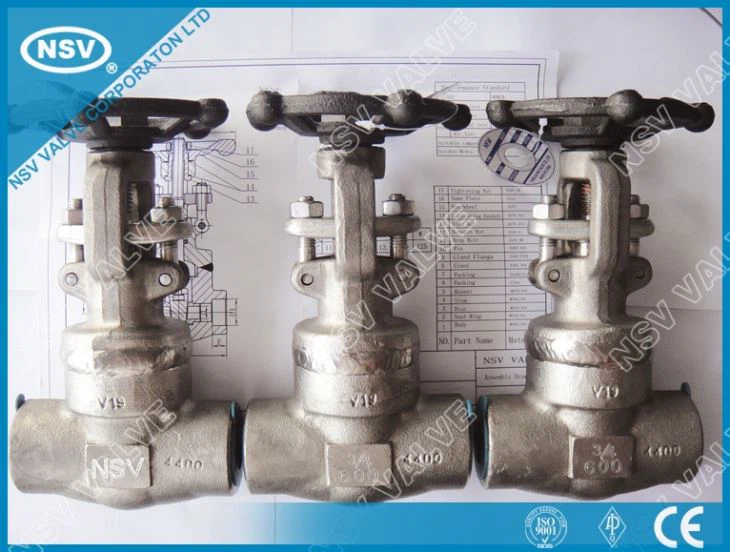

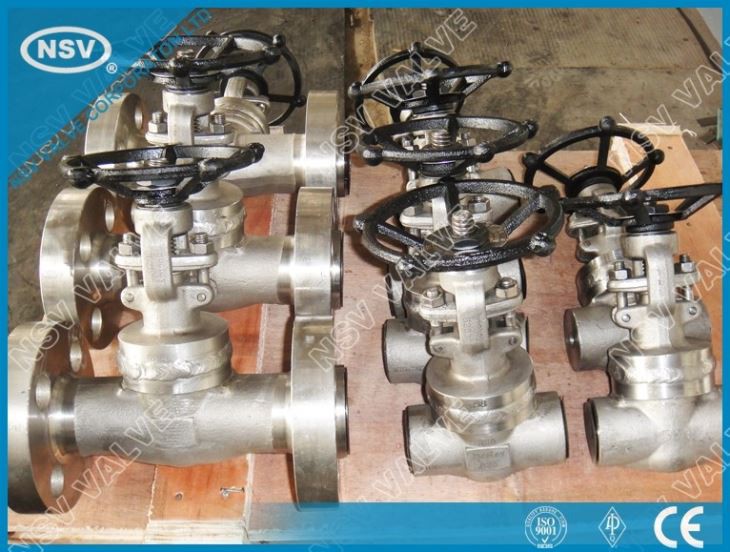

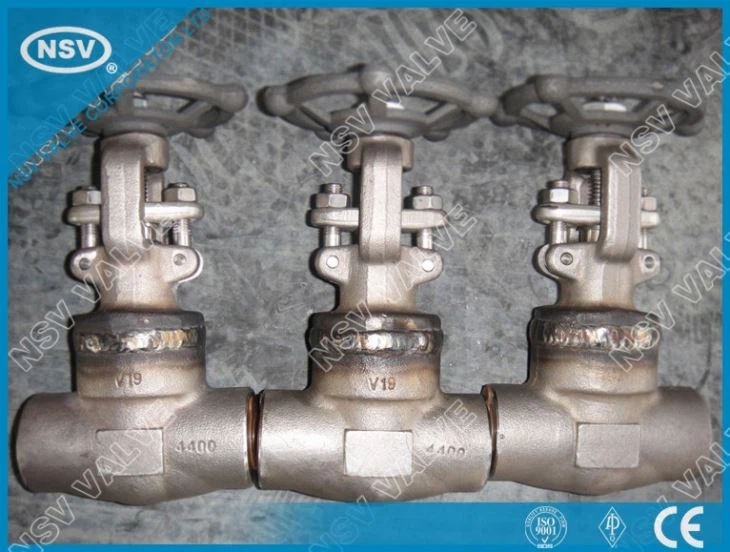

वेल्डेड बोनट जाली गेट वाल्व
उत्पाद विवरण
NSV वेल्डेड बोनट जाली गेट वाल्व अधिकतम सेवा जीवन और निर्भरता प्रदान करने के लिए डिज़ाइन और निर्मित किए गए हैं। यह डिज़ाइन बॉडी / बोनट से सामान्य बीबी डिज़ाइन से कम लीक कर सकता है।
डिज़ाइन विशेषताएँ
सॉलिड वेज गेट
पूर्ण पोर्ट या कम पोर्ट डिज़ाइन
वेल्डेड बोनट (WB)
फँसा हुआ, बट-वेल्डेड, एसडब्ल्यू या थ्रेडेड सिरों
मानक सामग्री विनिर्देशों
| नहीं। | भाग का नाम | सीएसटी से एएसटीएम | एएसटीएम को | एसएसएम को एएसटीएम | |
A105 टाइप करें | F22 टाइप करें | टाइप F304 (L) | F316 (L) टाइप करें | ||
1 | तन | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
2 | गोल सीट | ए 276 420 | ए 276 304 | A276 304 (L) | ए 276 316 (एल) |
3 | कील | A276 430 और 410 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
4 | तना | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
5 | गैसकेट | नालीदार एसएस + ग्रेफाइट | एस एस + PTFE | ||
6 | ढक्कन | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
7 | बोनट बोल्ट | A193 B7 | A193 B16 | A193 B8 | ए 193 बी 8 एम |
8 | पिन | ए 276 420 | ए 276 304 | ||
9 | ग्रंथि | ए 276 410 | A182 F304 (L) | A182 F316 (L) | |
10 | ग्लैंड आईबोल्ट | A193 B7 | A193 B16 | A193 B8 | ए 193 बी 8 एम |
1 1 | ग्रंथि निकला हुआ किनारा | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) |
12 | ग्लैंड नट | A194 2H | A194 4 | A194 8 | ए 194 8 एम |
13 | योक नट | ए 276 420 | |||
14 | HWLock नट | A194 2H | A194 4 | A194 8 | ए 194 8 एम |
15 | नेमप्लेट | एसएस | |||
16 | हाथ पहिया | A197 | |||
17 | असर गैसकेट | ए 473 431 | |||
18 | स्टेम पैकिंग | लचीला ग्रेफाइट | PTFE | ||
उपयुक्त माध्यम | WOGetc | WOGetc | HNO3, CH3OOH आदि | ||
उपयुक्त तापमान | -29 ℃ -425 ℃ | -29 ℃ -550 ℃ | -29 ℃ -550 ℃ | ||
नोट: अन्य सामग्री अनुरोध पर उपलब्ध हैं। सीएस = कार्बन स्टील; एएस = मिश्र धातु स्टील; एसएस = स्टेनलेस स्टील।
संरचनात्मक विशेषता
1. उच्च दबाव-तापमान सेवा के लिए एक कॉम्पैक्ट लेकिन बेहद मजबूत डिजाइन।
2. कक्षा 1500 वाल्व के लिए और भाप सेवा के लिए, सीटें शरीर को सील-वेल्डेड हैं।
3. वेल्डेड बोनट वाल्वों के लिए, बोनट को एक इंजीनियर टॉर्क वैल्यू में पिरोया गया है और शरीर के बोनट के जोड़ को ताकत-वेल्डेड किया गया है, जिससे रिसाव के खिलाफ दोहरी सुरक्षा मिलती है। (बॉडी / बोनट थ्रेड्स और स्ट्रेंथ-वेल्ड)।
सामान्य प्रश्न
1. क्यू: शिपिंग के लिए पैकिंग क्या है?
एक: छोटे वाल्व (नमूना) और प्लाईवुड मामले के लिए इसके गत्ते का डिब्बा (धूमन करने के लिए नहीं)।
2. क्यू: आप स्टॉक में किसी भी वाल्व है?
ए: स्टॉक में बहुत सारे जीजीसी वाल्व (2 "और भीतर) हैं, और यह एक सप्ताह के भीतर वितरण कर सकता है।
3. क्यू: वाल्व वारंटी क्या है?
एक: हमारे वाल्व की वारंटी अवधि शिपमेंट की तारीख से 18 महीने या स्थापना के 12 महीने बाद होनी चाहिए, जो भी पहले हो।
